大型物流冷鏈冷庫
隨著生鮮農產品冷鏈以及醫藥冷鏈的迅速發展都在不斷刺激我國冷鏈物流市場的擴大，運輸冷鏈產品時需要物流冷庫來儲藏。想要利用冷庫資源來推動冷鏈物流的發展，首 先對整個冷庫
立即咨詢
聯系熱線 18603868871
物流冷庫設計

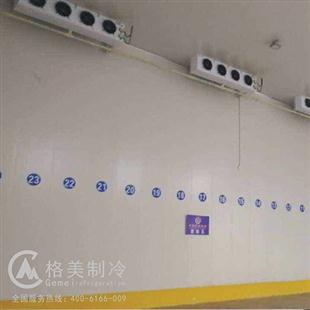

對于大型的裝配式生鮮農產品配送冷庫而言，冷庫設計圖其一般需要凍品貯藏庫與預冷室兩個系統，兩個區域分別為蒸發溫度-35℃的低溫系統以及蒸發溫度為-3℃的中溫系統。在制冷系統中，我們選擇了12臺穿堂蒸發器、9臺凍品庫蒸發器、3臺風冷冷凝器、2臺壓縮制冷機組。其中穿堂蒸發器的蒸發面積為41.55m²，電機功率為0.32kW，風量為62.4m3/min；凍品庫蒸發器的蒸發面積為37.24m²，電機功率為0.6kW，風量為205m3/min；風冷冷凝器其中有兩臺10K散熱量為118kW，電機功率wie3.15kW，風量為780m3/min，一臺10K散熱量197kW，電機功率為5.25kW，風量為1300m3/min；兩臺壓縮制冷機組分別為一臺-3℃/46℃時產冷量為143kW，輸入功率為53kW，另一臺-35℃/46℃時產冷量為87.2kW，輸入功率為63.68kW。
冷庫建設地址選擇
物流倉儲冷庫選址在冷庫建設中是非常關鍵的環節，選址是非常復雜的，涉及到很多的因素，根據城市的不同有不同的選擇，既要著眼于現在的需求也要考慮到企業未來的發展和城市的建設，要有效的協調庫房與城市距離和配送成本之間的矛盾，因為庫房距離城市每遠出10公里，配送成本就會增加4%~7%，所以這兩者是必須協調的。冷庫宜建在沒有熱風頻繁的陰涼處為佳，冷庫四周應有良好的排水條件，地下水位要低，保持干燥對冷庫很重要。冷庫建設的另一個問題是必須采用標準的規范的流程，建設過程中一定要有行業專家的參與，共同評估。物流倉儲冷庫建設的成本很高，所以要比較不同方案，比較方案優劣，采用適合企業自身投入和長期發展的方案。
物流冷庫結構及主要說明
當前建造冷庫，大部份以單層鋼結構為主，外以鋼結構，拼裝式庫體、卸貨月臺、氨/氟制冷系統、控制系統、管路連接等組成一個冷庫工程。再以制冷系統管路系統控制系統組成一個基本的冷庫工程項目。待冷庫建好后庫內面添加貨架、庫內運輸堆垛車、RFID條碼標簽管理系統、監控系統等設備。其中低溫冷庫卸貨月臺處應設為低溫區域，可建成0-10度的低溫月臺。多層冷庫以磚混和鋼結構，庫體材料有拼裝式庫板，也有采用現場發泡噴涂保溫。拼裝式庫板主要采用聚氨酯硬質泡沫作為保溫材料，自上世紀70年代起就開始應用于歐美等發達國家的建筑保溫領域。采用雙面彩鋼板或不銹鋼板，板體中預埋偏心勾，采用此類庫板保溫特點是施工周期快、保溫性能好，經濟性能強，是目前冷庫項目上主要的保溫方法。
